Путевая, 14

Установили ВРУ и 320 автоматов, обновили силовые проводники и внутреннюю разводку этажных щитов.

Период работ: Октябрь 2022 — ноябрь 2022

Обсудить похожую задачу ← К объектам

5этажей

1972год постройки

Кирпичнесущие стены

70квартир

Дом и задача

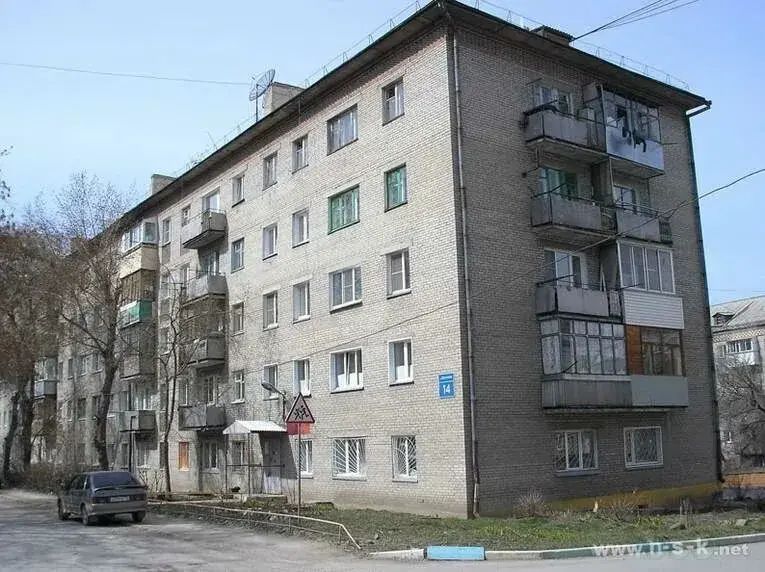

Пятиэтажный кирпичный дом построен в 1972 году. Требовалось обновить вводное оборудование, автоматы квартирных линий и проводку этажных щитов. При монтаже нужно было переустановить существующие квартирные счётчики.

Что выполнили

Вводное устройство

Смонтировали комбинированное вводно-распределительное устройство ВРУ 1-13-20/25. Оно объединяет приём питания и распределение по отходящим линиям. ВРУ изготовили на заказ по индивидуальным размерам, снятым на объекте.

Защита квартирных линий

Демонтировали прежние аппараты и установили 80 двухполюсных автоматов на 40 А, 80 однополюсных на 25 А и 160 на 16 А. Смонтировали 80 нулевых шин и 80 ответвительных зажимов.

Проводка и учёт

Использовали 600 м медного ПуГВнг-LS 1 × 25 мм² и 360 м ПуВ 1 × 6 мм². Сняли и переустановили 80 существующих квартирных счётчиков при обновлении проводки. На участках замены прежнюю алюминиевую проводку заменили медной. Медь имеет меньшее электрическое сопротивление при одинаковом сечении; новые проводники и заново выполненные соединения снижают риски, связанные со старением прежних линий.

Результат работ

Обновили вводное устройство и защиту квартирных линий, заменили алюминиевую питающую проводку на медную в пределах выполненного ремонта. Новые проводники, ответвительные зажимы и нулевые шины заменили прежние участки соединений. Квартирные линии получили новые автоматические выключатели для защиты от перегрузки и короткого замыкания. Существующие приборы учёта сохранили и переустановили при монтаже, связав их с обновлёнными узлами распределения.
