Бориса Богаткова, 243/1

Смонтировали четыре шкафа ВРУ, заменили 72 крышки этажных щитов и 196 светильников, обновили магистрали и заземление.

Период работ: Июль 2025 — декабрь 2025

Обсудить похожую задачу ← К объектам

9этажей

1972год постройки

Панельнесущие стены

144квартир

Дом и задача

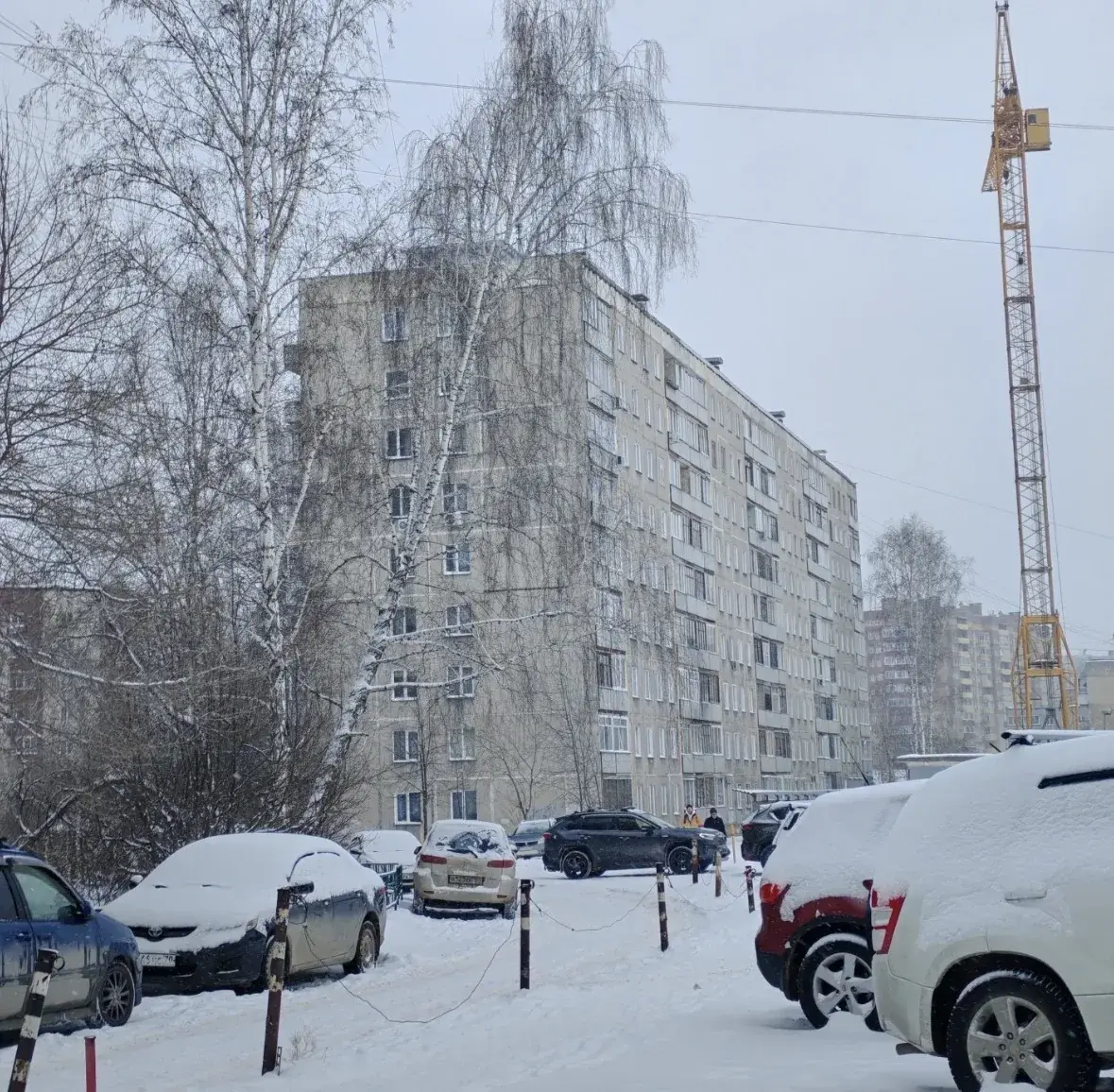

Девятиэтажный панельный дом построен в 1972 году. Типовая серия — I-464Д. Требовалось обновить общедомовую систему электроснабжения: вводное оборудование, магистрали и этажные щиты. Ремонт также охватил внутреннее и наружное освещение, заземление и электрические измерения.

Что выполнили

Вводное оборудование

Установили четыре напольных шкафа ВРУ в исполнении IP54: два исполнения 18.60.45 и два исполнения 18.80.45. Смонтировали четыре ящика с понижающими трансформаторами 220/36 В. ВРУ принимает питание и распределяет его по общедомовой сети. ВРУ — вводно-распределительное устройство дома. ВРУ изготовили на заказ по индивидуальным размерам, снятым на объекте.

Этажные щиты

Установили 144 двухполюсных автомата на 40 А, 144 однополюсных на 25 А и 288 на 16 А. Смонтировали 288 нулевых шин, заменили 72 крышки. Ответвления от магистралей выполнили с применением сжимов. Крышки изготовили на заказ по индивидуальным размерам существующих щитов.

Магистрали и проводка

Проложили 380 м магистралей и стояков. Использовали медные провода ПуГВнг(А)-LS сечением 16 и 25 мм² и кабели ВВГнг(А)-LS: 890 м 3 × 2,5 мм², 800 м 3 × 1,5 мм² и 10 м 3 × 6 мм². Установили 108 распределительных коробок IP55. На участках замены прежнюю алюминиевую проводку заменили медной. Медь имеет меньшее электрическое сопротивление при одинаковом сечении; новые проводники и заново выполненные соединения снижают риски, связанные со старением прежних линий.

Освещение

Заменили 196 светильников: 68 низковольтных на 36 В, 104 с акустическим датчиком, 24 обычного исполнения на 220 В. Снаружи установили четыре консольных светодиодных светильника по 50 Вт и четыре фотореле. Акустические датчики включают свет по звуку и отключают после выдержки времени; фотореле управляют наружной группой с наступлением темноты и при рассвете.

Заземление и измерения

Смонтировали три вертикальных заземлителя и 70 м горизонтального заземлителя из стальной полосы 40 × 4 мм. Провели 59 измерений сопротивления изоляции, 22 измерения в цепи «фаза–нуль», 119 проверок защитных соединений и одно измерение сопротивления контура.

Результат работ

Обновили вводное оборудование, этажное распределение и питающие магистрали; прежние алюминиевые участки заменили медными. Новая проводка и аппараты защиты создали основу для дальнейшей эксплуатации общедомовой сети. Светильники с акустическими датчиками включаются по звуку и отключаются после выдержки времени, сокращая расход электроэнергии в пустых подъездах. Наружный свет автоматически работает по фотореле, а для технических помещений предусмотрели освещение на 36 В. Работы дополнили заземлением и электрическими измерениями.
