Пермитина, 14

Смонтировали ВРУ, 25 этажных щитов и новое освещение, выполнили кабельные трассы и заземление.

Период работ: Май 2025 — август 2025

Обсудить похожую задачу ← К объектам

5этажей

1966год постройки

Панельнесущие стены

100квартир

Дом и задача

Пятиэтажный панельный дом построен в 1966 году. Типовая серия — I-464. Требовалось обновить ввод, этажные щиты, освещение и заземление. Для низковольтных светильников нужно было смонтировать питание через понижающие трансформаторы.

Что выполнили

Ввод и этажное распределение

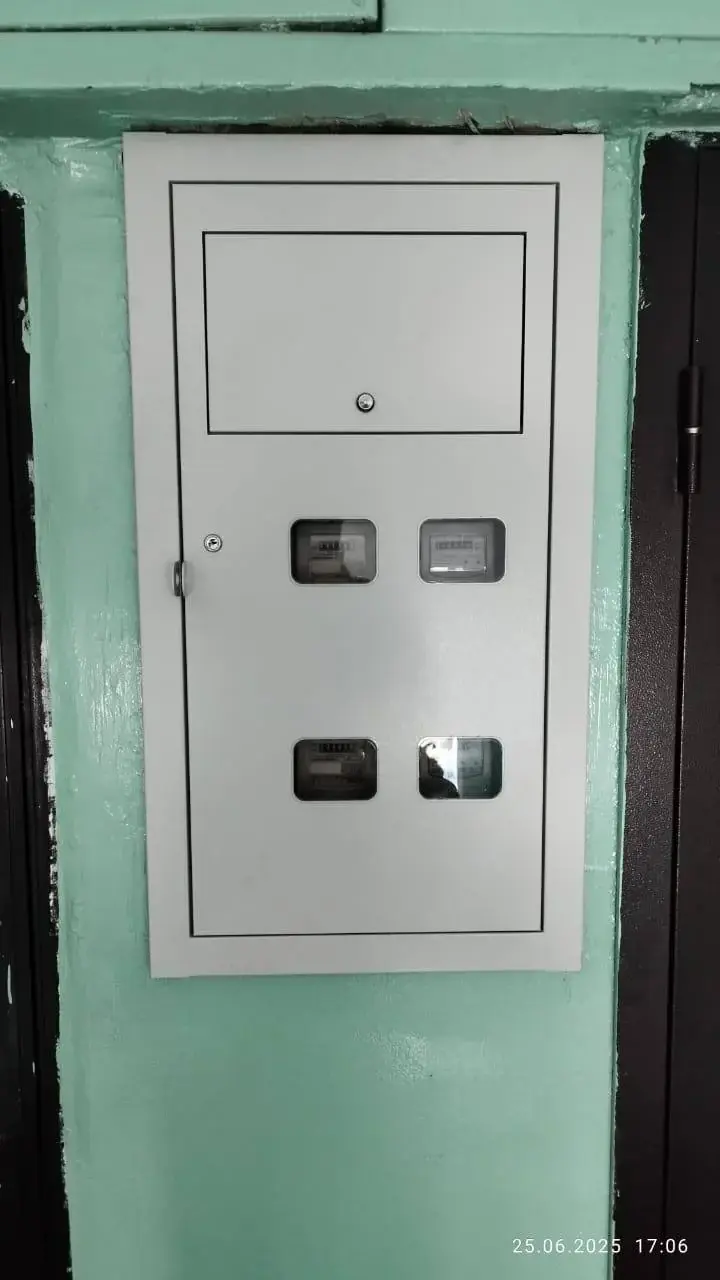

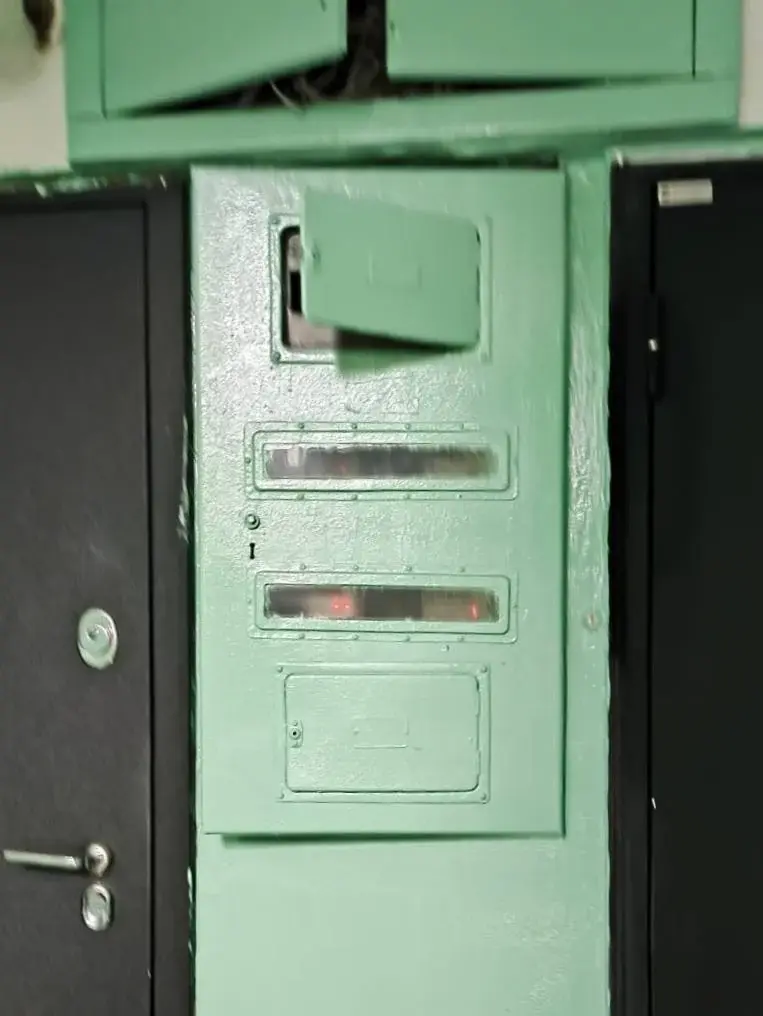

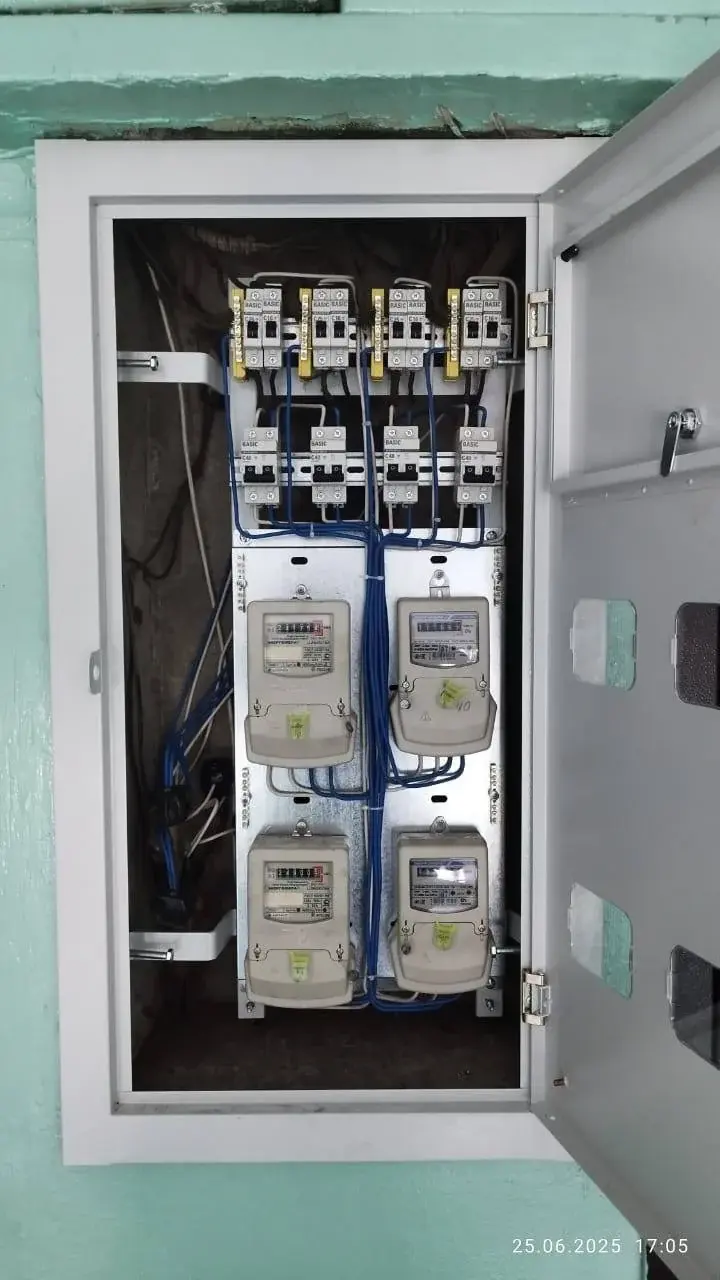

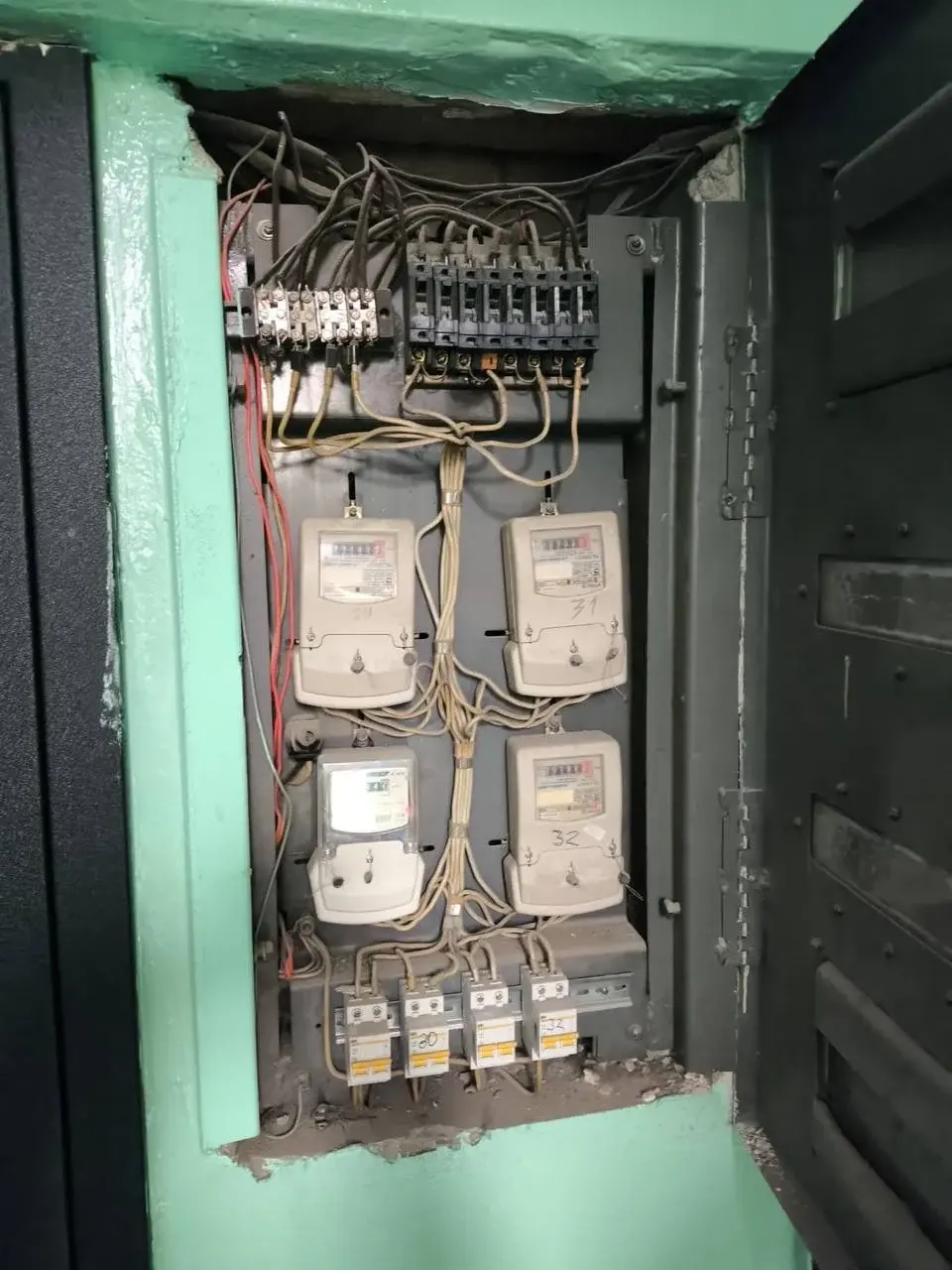

Установили ВРУ 1-23-50 и 25 этажных щитов. Для квартирных линий смонтировали 100 двухполюсных автоматов на 40 А, 100 однополюсных на 25 А и 200 на 16 А; ответвления выполнили через 125 зажимов У859М. ВРУ — вводно-распределительное устройство дома. ВРУ изготовили на заказ по индивидуальным размерам, снятым на объекте.

Освещение

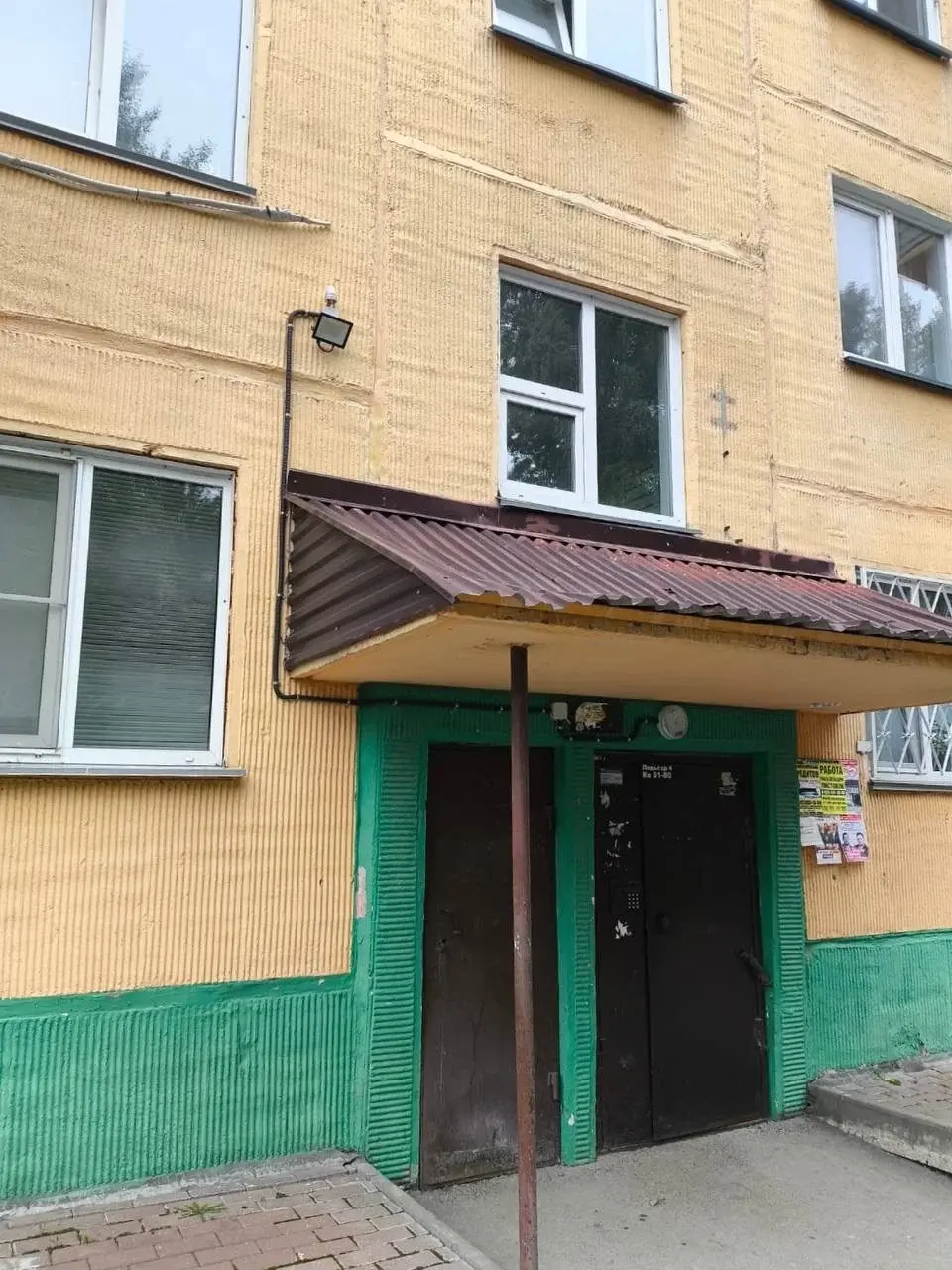

Заменили 80 светильников, в том числе 55 низковольтных. Смонтировали пять ящиков с понижающими трансформаторами 220/24 В. Дополнительно установили светильники с датчиками и три наружных ДКУ мощностью 80 Вт, а также три фотореле.

Трассы и внутренняя разводка

Проложили кабели ВВГнг(А)-LS сечением 1,5 и 2,5 мм², выполнили внутреннюю разводку проводом 6 мм². Смонтировали 499 м металлорукава и установили 117 распределительных и протяжных коробок. На участках замены прежнюю алюминиевую проводку заменили медной. Медь имеет меньшее электрическое сопротивление при одинаковом сечении; новые проводники и заново выполненные соединения снижают риски, связанные со старением прежних линий.

Заземление

Установили три вертикальных заземлителя и 30 м горизонтального заземлителя. Проложили заземляющий проводник сечением 25 мм².

Результат работ

Обновили вводное устройство и 25 этажных щитов, установили новые аппараты защиты квартирных линий. На заменённых участках алюминиевой проводки выполнили медные линии и соединения, кабельные трассы защитили металлорукавом. Освещение технических помещений перевели на низковольтное питание 24 В, наружный свет подключили через фотореле для автоматического включения в темноте. Дом получил обновлённые узлы распределения, более экономичное освещение и смонтированное заземляющее устройство.
