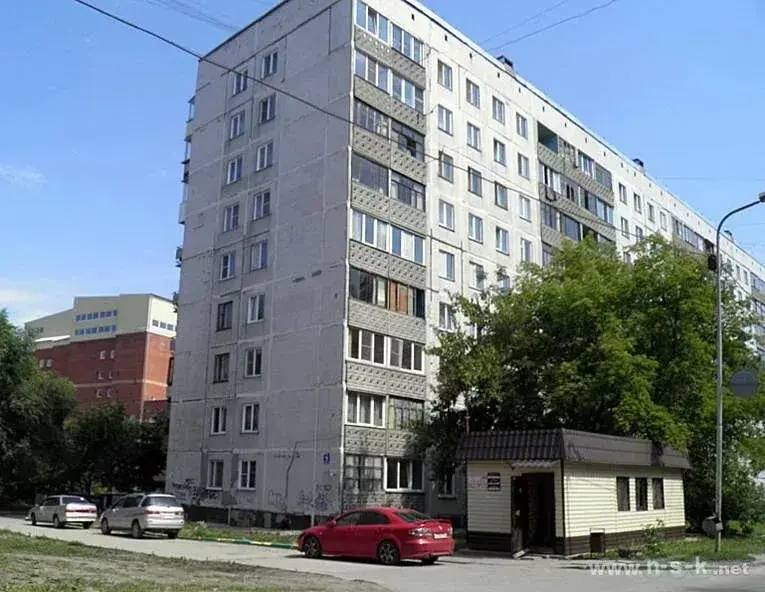

Лежена, 11

Обновили вводное оборудование, 864 автомата этажного распределения и освещение, выполнили пусконаладку.

Период работ: Май 2018 — июль 2018

Обсудить похожую задачу ← К объектам

9этажей

1980год постройки

Панельнесущие стены

216квартир

Дом и задача

Девятиэтажный панельный дом построен в 1980 году. Типовая серия — I-464Д. Требовалось обновить вводное и этажное оборудование, освещение и кабельные трассы. После монтажа нужно было выполнить работы по заземлению и пусконаладке.

Что выполнили

Вводное оборудование

Смонтировали два ВРУ 1-12-10 и два ВРУ 1-41-00, отдельный распределительный шкаф и навесные щиты общедомовых групп. Обновили трансформаторы тока и предохранители. ВРУ — вводно-распределительное устройство дома. ВРУ изготовили на заказ по индивидуальным размерам, снятым на объекте.

Этажные аппараты

Заменили 864 автомата: 216 двухполюсных на 40 А, 216 двухполюсных на 25 А и 432 однополюсных на 16 А. Смонтировали дифференциальные автоматы общедомовых линий с номинальным отключающим дифференциальным током 30 мА.

Освещение и трассы

Обновили светильники разных назначений, установили шесть светодиодных прожекторов и шесть фотореле. Выполнили кабельные трассы в лотках, трубах и коробах; для внутренней проводки использовали провод сечением 6 мм².

Заземление и пусконаладка

Выполнили устройство заземлителей. Провели 42 измерения сопротивления изоляции, 284 измерения в цепи «фаза–нуль» и 120 проверок связи заземлителей с заземлёнными элементами.

Результат работ

Обновили вводное оборудование и защиту квартирных и общедомовых линий. Новые автоматы обеспечивают защиту от сверхтоков, дифференциальные аппараты общих групп дополнительно реагируют на токи утечки. Кабельные трассы выполнили в лотках, трубах и коробах, наружные прожекторы подключили через фотореле для работы по естественной освещённости. Устройство заземления и пусконаладочные измерения дополнили замену оборудования проверкой изоляции, цепей автоматического отключения и защитных соединений.
