Бориса Богаткова, 24

Обновили вводное оборудование, магистрали и освещение: четыре шкафа ВРУ, 142 внутренних и пять уличных светильников.

Период работ: Июль 2025 — декабрь 2025

Обсудить похожую задачу ← К объектам

6этажей

1970год постройки

Кирпичнесущие стены

Дом и задача

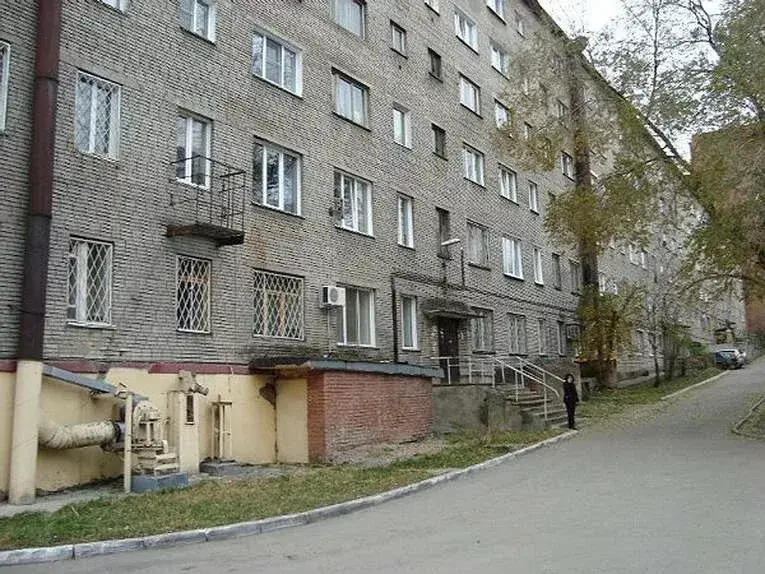

Шестиэтажный кирпичный дом построен в 1970 году. Требовалось обновить вводное оборудование, питающие линии и освещение. Для общих помещений предусмотрели светильники разных исполнений, в том числе низковольтные и аварийные.

Что выполнили

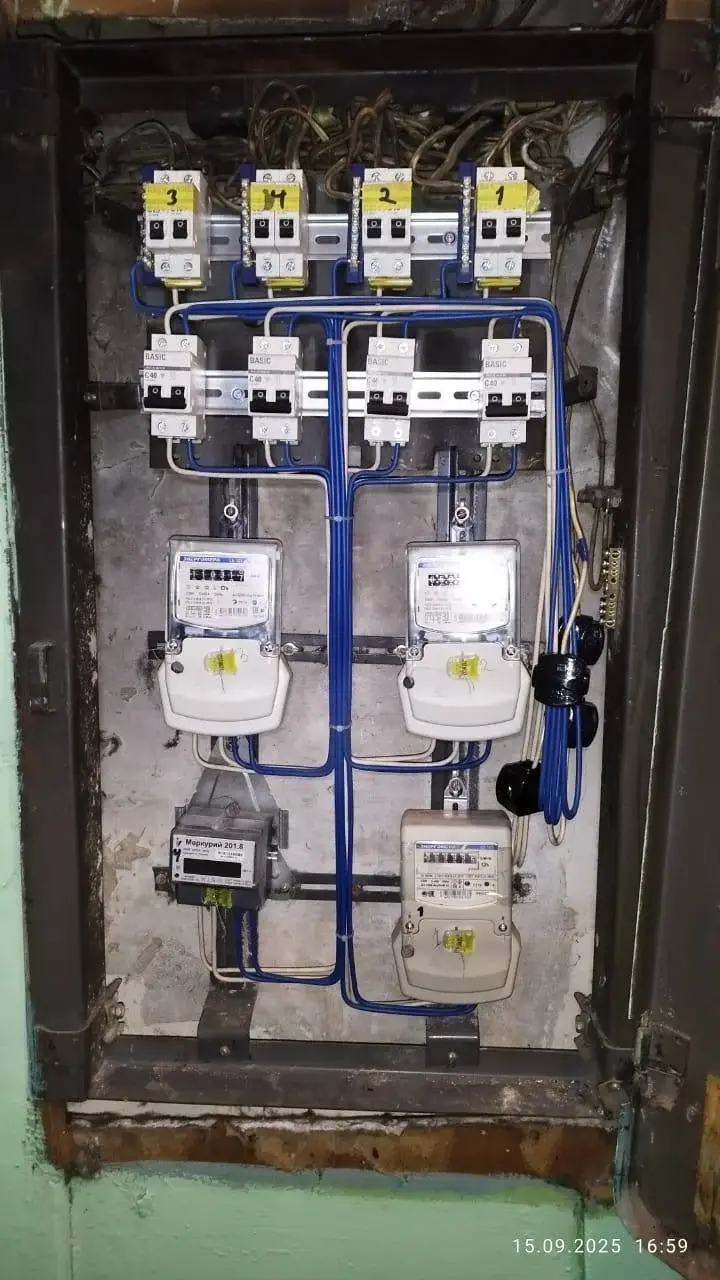

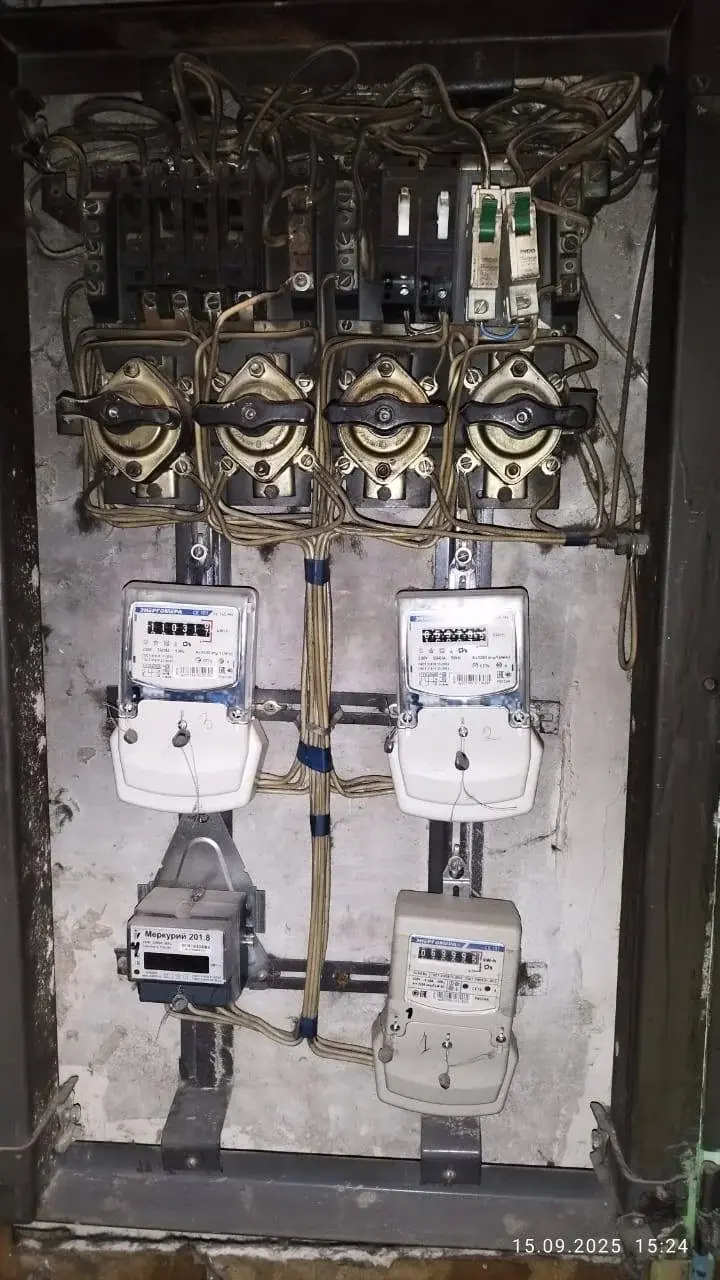

Ввод и аппараты защиты

Смонтировали четыре напольных шкафа ВРУ IP54 и четыре ящика с понижающими трансформаторами 220/36 В. Установили 176 двухполюсных автоматов на 40 А, 176 однополюсных на 25 А, 352 на 16 А и два трёхполюсных на 63 А. ВРУ — вводно-распределительное устройство дома. ВРУ изготовили на заказ по индивидуальным размерам, снятым на объекте.

Магистрали и соединения

Проложили 500 м магистралей и стояков. Использовали медный провод ПуГВнг(А)-LS сечением 16, 25 и 35 мм²; для кабельных участков — ВВГнг(А)-LS. Установили 159 распределительных коробок IP55 и 528 ответвительных сжимов У733М. На участках замены прежнюю алюминиевую проводку заменили медной. Медь имеет меньшее электрическое сопротивление при одинаковом сечении; новые проводники и заново выполненные соединения снижают риски, связанные со старением прежних линий.

Освещение общих зон

Заменили 142 светильника, в том числе 24 низковольтных на 36 В, 86 с акустическим датчиком и два с аварийным аккумулятором. Установили пять наружных консольных светильников по 50 Вт и четыре фотореле. В зонах с акустическими датчиками свет включается по звуку и отключается после выдержки времени. Фотореле включают наружную группу в темноте и отключают днём.

Заземление

Установили четыре вертикальных заземлителя и проложили 70 м стальной полосы 40 × 4 мм для горизонтального заземлителя. Проложили 20 м заземляющего проводника сечением 25 мм². Комплекс дополнили пусконаладочными работами.

Результат работ

Дом получил новые вводные шкафы, обновлённую защиту линий и медные магистрали взамен прежних алюминиевых. Заново выполненные ответвления и подключения снизили риски перегрева в старых контактных узлах. Освещение общих зон обновили, для технических помещений предусмотрели светильники на 36 В. Приборы с акустическими датчиками включают свет по звуку и затем отключают его; наружная группа управляется фотореле и не работает при достаточном дневном освещении. Смонтировали заземляющее устройство и выполнили пусконаладку.
