Вертковская, 6

Заменили 320 автоматов, обновили силовые проводники и проводку щитов, освещение и заземление.

Период работ: Декабрь 2022 — январь 2023

Обсудить похожую задачу ← К объектам

5этажей

1964год постройки

Панельнесущие стены

80квартир

Дом и задача

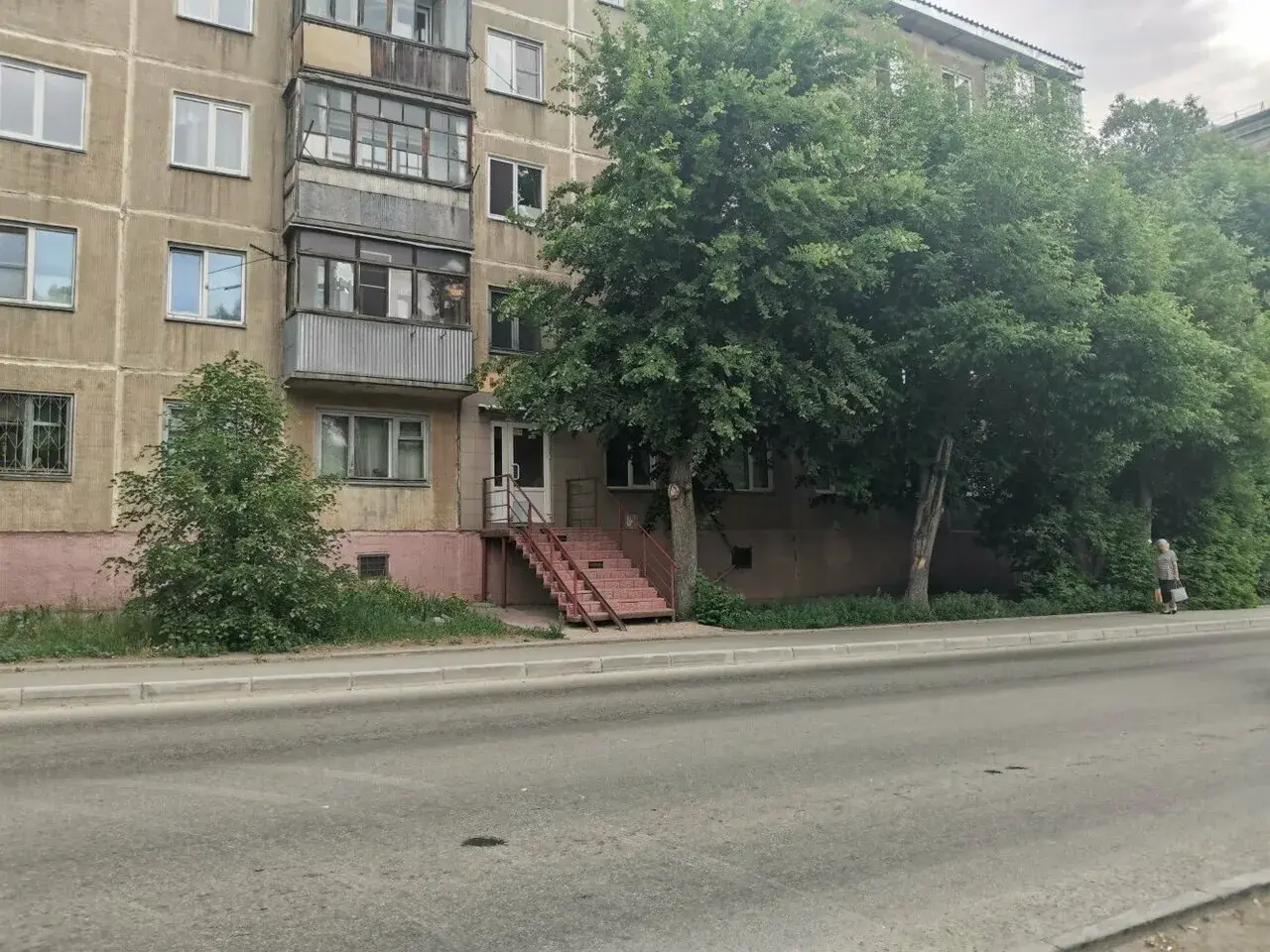

Пятиэтажный панельный дом построен в 1964 году. Типовая серия — I-464. Требовалось заменить аппараты этажных щитов, питающие проводники и внутреннюю проводку, обновить освещение и заземление. Существующие квартирные счётчики нужно было переустановить при монтаже.

Что выполнили

Аппараты и соединения щитов

Заменили 320 автоматов: 80 двухполюсных на 40 А, 80 однополюсных на 25 А и 160 на 16 А. Установили 80 нулевых и 80 заземляющих шин, а также 100 ответвительных зажимов. Сняли и переустановили 80 существующих квартирных счётчиков.

Кабели и провода

Проложили 250 м ВВГнг-LS 3 × 2,5 мм². Для силовых участков использовали 800 м ПуГВнг-LS 1 × 25 мм² и 200 м 1 × 16 мм², для внутренней разводки щитов — 360 м провода 1 × 6 мм². На участках замены прежнюю алюминиевую проводку заменили медной. Медь имеет меньшее электрическое сопротивление при одинаковом сечении; новые проводники и заново выполненные соединения снижают риски, связанные со старением прежних линий.

Освещение и заземление

Установили светодиодные светильники ЛУЧ мощностью 8 Вт. Смонтировали три вертикальных заземлителя длиной 3 м и 20 м горизонтального заземлителя из стальной полосы 40 × 5 мм.

Результат работ

Заменили алюминиевые силовые участки медными проводниками, обновили внутреннюю разводку и 320 автоматических выключателей в этажных щитах. Новые линии и соединения снизили риски, связанные со старением прежней проводки, а аппараты обеспечивают защиту от перегрузки и короткого замыкания. Существующие счётчики переустановили в обновлённой схеме подключений. Светодиодные светильники уменьшили потребление электроэнергии на освещение, устройство заземления дополнило защитную часть общедомовой сети.
