Каменская, 44

Заменили 392 автомата и 25 крышек этажных щитов, обновили силовую проводку и выполнили электрические измерения.

Период работ: Июнь 2025 — ноябрь 2025

Обсудить похожую задачу ← К объектам

9этажей

1983год постройки

Кирпичнесущие стены

Дом и задача

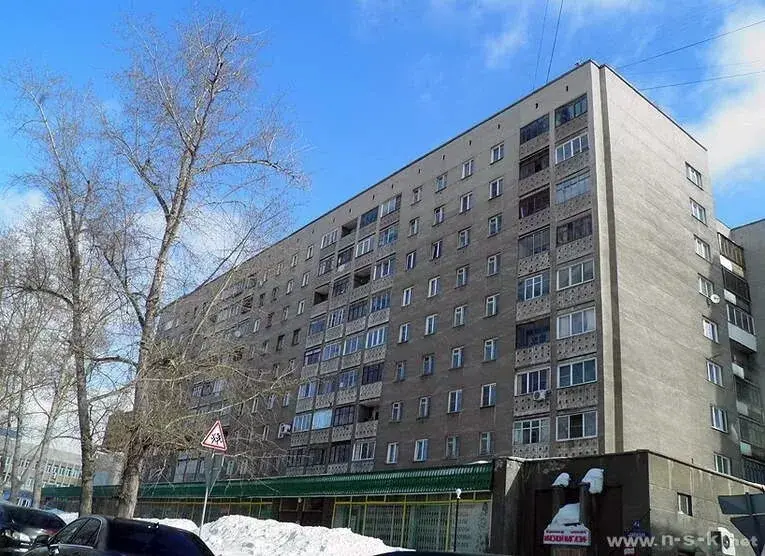

Девятиэтажный кирпичный дом построен в 1983 году. Типовая серия — 86. Требовалось обновить автоматические выключатели, силовые проводники и внутренние соединения этажных щитов. После монтажа нужно было выполнить электрические измерения.

Что выполнили

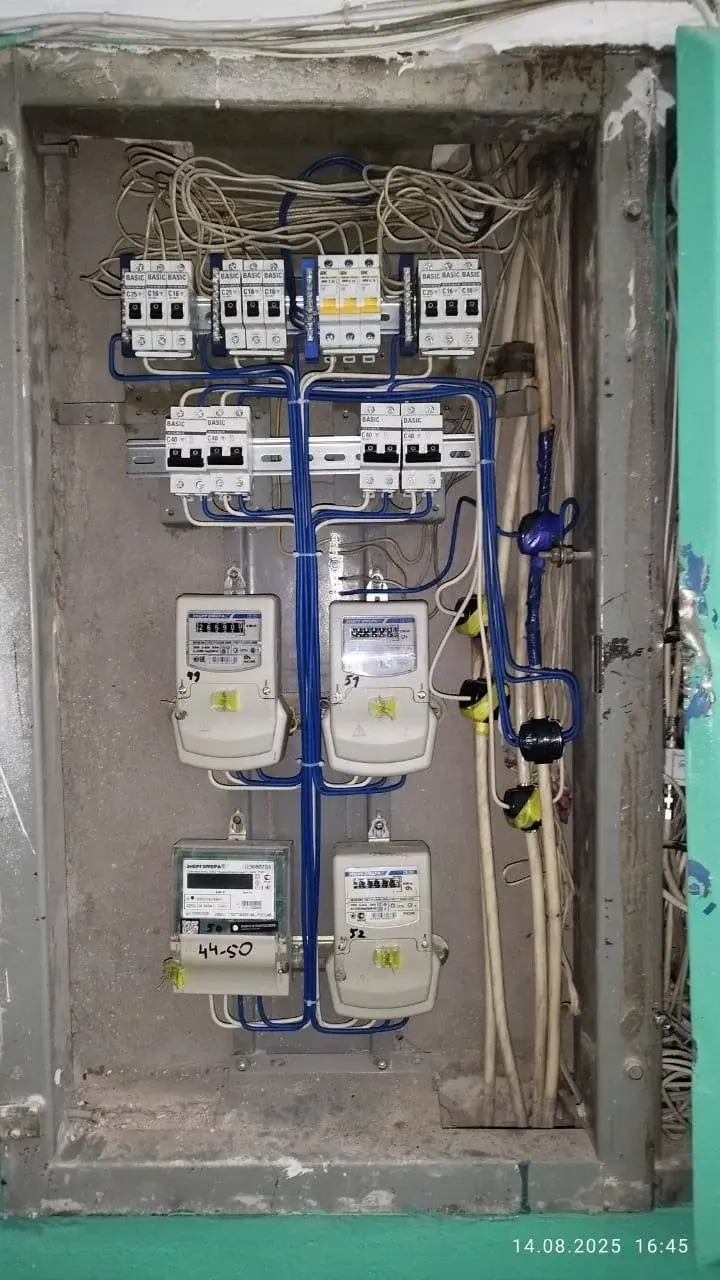

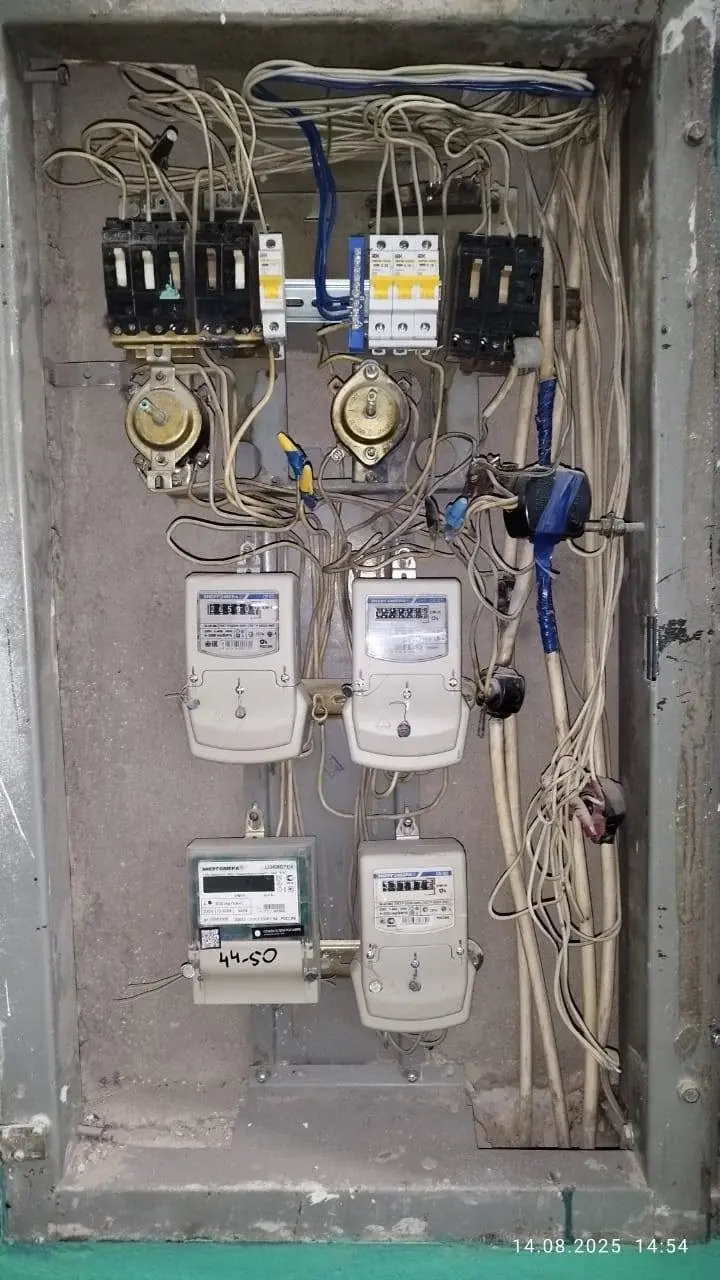

Аппараты этажных щитов

Демонтировали прежние автоматы и установили 98 двухполюсных на 40 А, 98 однополюсных на 25 А и 196 на 16 А. Смонтировали 196 нулевых шин и заменили 25 крышек щитов. Крышки изготовили на заказ по индивидуальным размерам существующих щитов.

Силовые проводники

Проложили 800 м ПуГВнг(А)-LS 1 × 35 мм² и 200 м 1 × 25 мм². Внутренние соединения щитов выполнили проводом сечением 6 мм² — 500 м. Смонтировали 57 м жёсткой ПВХ-трубы диаметром 63 мм.

Освещение и розетки

Заменили девять светодиодных светильников ЛУЧ и шесть розеток открытой установки в исполнении IP54.

Измерения после монтажа

Провели 59 измерений сопротивления изоляции, 20 измерений в цепи «фаза–нуль», 119 проверок связи заземлителей с заземлёнными элементами и одно измерение сопротивления контура. Проверки защитных соединений показывают наличие электрической связи между элементами системы заземления.

Результат работ

Обновили питающие проводники, аппараты защиты и соединения этажных щитов. Новые автоматы защищают квартирные линии от перегрузки и короткого замыкания, новые крышки закрывают оборудование со стороны общих площадок. Силовые проводники и внутренняя разводка заменили прежние участки сети, а защитная труба предохраняет проводку на трассе от механических воздействий. После монтажа выполнили измерения изоляции, цепи «фаза–нуль» и защитных соединений, проверив смонтированные электрические цепи.
