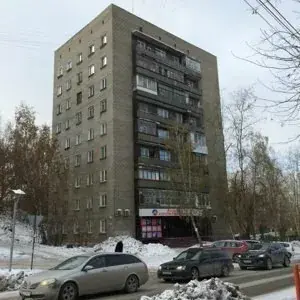

Бориса Богаткова, 171/2

Обновили 216 автоматов, проводку и освещение, выполнили заземление и пусконаладку.

Период работ: Апрель 2019 — май 2019

Обсудить похожую задачу ← К объектам

9этажей

1974год постройки

Кирпичнесущие стены

Дом и задача

Девятиэтажный кирпичный дом построен в 1974 году. Типовая серия — I-447С-42. Требовалось обновить аппараты защиты, проводку и освещение, выполнить заземление. Монтаж нужно было завершить электрическими измерениями.

Что выполнили

Этажное оборудование

Установили 54 двухполюсных автомата на 40 А, 54 однополюсных на 16 А и 108 на 25 А. Обновили шины и ответвительные зажимы. Сняли и переустановили 54 существующих квартирных счётчика.

Проводка и освещение

Смонтировали 180 м гофрированной трубы, кабельные участки и металлический лоток. Выполнили 324 м внутренней проводки щитов проводом сечением 6 мм². Установили восемь светодиодных светильников по 17 Вт в исполнении IP65, две розетки и два выключателя. На участках замены прежнюю алюминиевую проводку заменили медной. Медь имеет меньшее электрическое сопротивление при одинаковом сечении; новые проводники и заново выполненные соединения снижают риски, связанные со старением прежних линий.

Проверка электрических цепей

Провели три измерения сопротивления изоляции, восемь измерений в цепи «фаза–нуль», 18 проверок связи заземлителей с заземлёнными элементами и одно измерение сопротивления контура.

Результат работ

Обновили аппараты защиты и соединения этажных щитов, алюминиевую проводку на заменённых участках выполнили медными проводниками. Новые автоматы защищают квартирные линии от перегрузки и короткого замыкания, существующие счётчики сохранили и переустановили. Дополнительно обновили отдельные световые точки и кабельные трассы с механической защитой. По завершении монтажа проверили изоляцию, цепь «фаза–нуль» и защитные соединения электрическими измерениями.
